자동 수위관측 시스템

자동수위관측시스템은 주처리장치인 MCU(Main Control Unit)와 감지부인 수위레벨센서 컨버터(AD,BCD)로 구성되며, 설치환경 및 사용자 요구에 따라 태양전지, 충전제어장치,무선통신장치 등으로 구성됩니다.

개요
유선+상전(AC) / 무선 + 태양발전
  • 센서의 경우 해당 하천의 교각 혹은 하천변에 설치가 되며, 센서부는 초음파, 음파, 레이더, 기포식 등을 사용하여 하천의 수위를 측정합니다.
  • 측정된 수이는 각종 통신망 (LAN,CDMA,전용모뎀,VHF등)을 이용하여 중앙센터로 수집되며, 수집된 DATA을 활용하여 홍수 예·경보 및 재난 예·경보등에 발령원인 자료로 활용되어지고 있습니다.

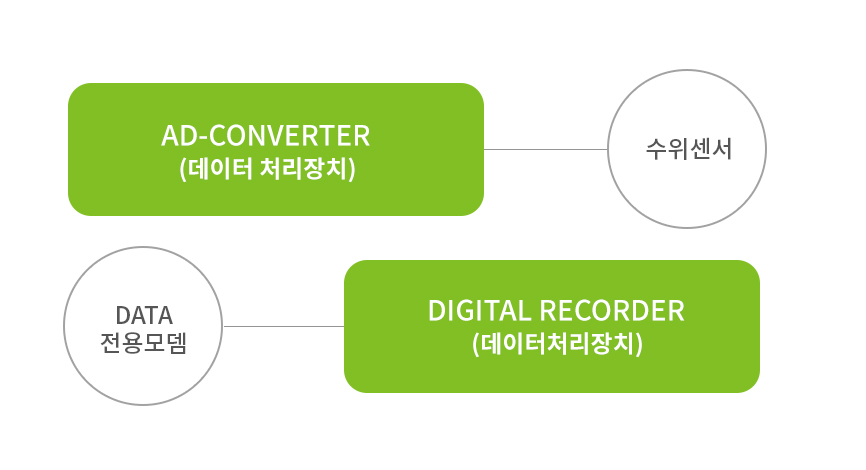

유선 + 상전(AC)
1분 DATA 저장방식 / 통신이중화(유선+무선) INTERFACE
제품구성도

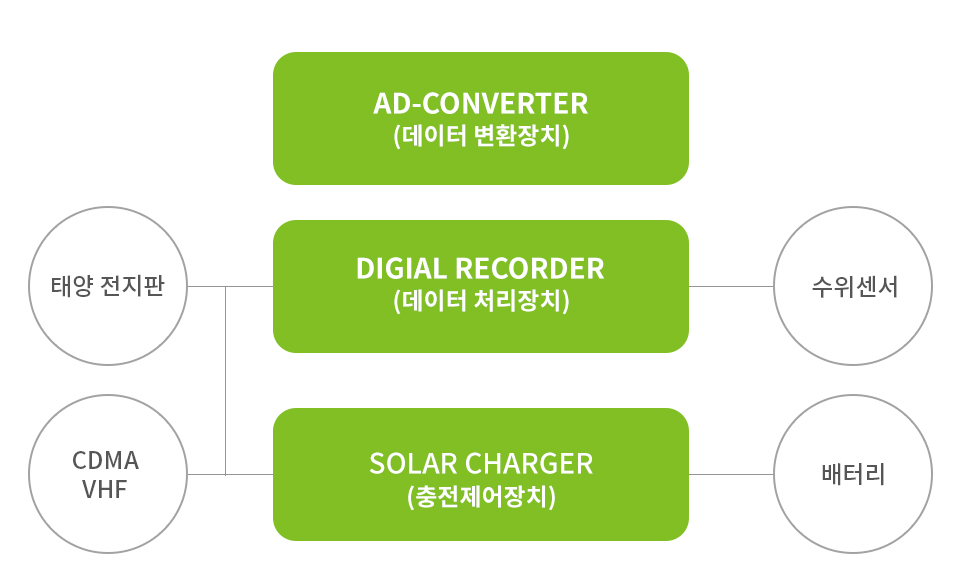

무선 + 태양발전 방식
제품구성도
강우/수위 처리기(DIGITAL RECORDER)
  • 시스템 기능

    수위입력과 강우량 입력이 동시에 가능하며, 옵션으로 카메라와 강우감지센서도 입력이 가능하다. 강우량 입력은 펄스식 빙력 1,PORT 를 구비하고 있으며, 측정단위는 0.5mm 또는 0.1mm이다.

  • 통신기능

    통신방으로 2가지를 동시에 사용할 수 있다. TCP/IP의 내장 .TYPE으로 LAN환경에 사용할 수 있으며, 2G,3G모뎀을 사용하여 무선 CDMA 환경에서 사용할 수 있다.

  • LOGGER기능

    강우량 DATA와 수위 DATA를 USB에 FAT(파일시스템)로 10분 또는 1분 단위로 저장할 수 있다. 리얼타임클락(RTC)을 내장하고 있어 정전시에도 시간은 정상적으로 동작되어 진다.

  • 전원 및 제어기능
    • 해정격전원 : DC 15V , 소모전력 : 3W
    • 내부사용전원 : 충전기능 내장 (DC12V/0.5A) / 과충전 방지기능 / 역전압 보호회로 내장
    • BACK UP BATTERY : 내부에 12V 축전지 충전기가 내장되어 있어 상전이 차단되더라도 20시간의 장비동작을 할 수 있다.
  • CPU 부분
    • 사용 CPU : ARM Cortex A9 930MHz , 32KB L1 Cache 256KB l2 Cache
    • CONSOL : 3.5" TFT Color LCD with Touch-Pad, 한글 UI 기능
    • SERIAL PORT : 3 PORT (외부 2PORT, 내부 1PORT)
    • Video Interface (2Ch D1 real-time input)
    • INTERFACE : Video Input , Audio I/O , Ethement , Digital I/O, 외장 CDMA
    • VGA PORT로 디스플레이 장치 ( Moniter, TV) 출력가능

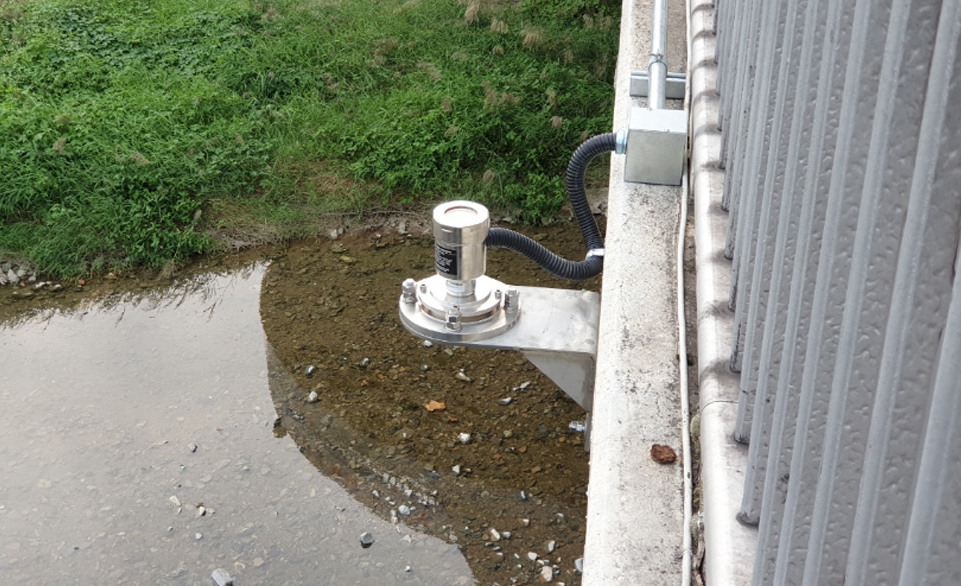

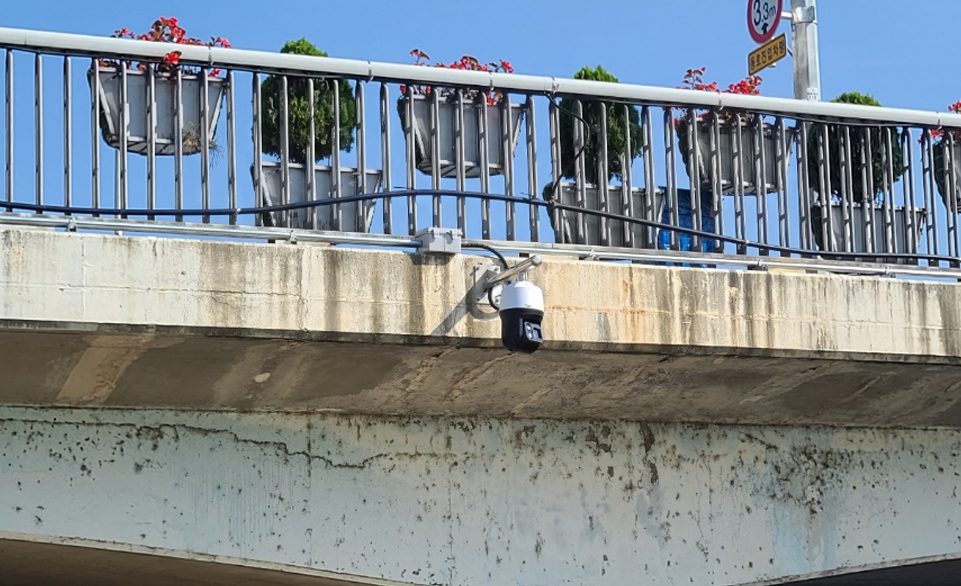

제품사진
